當前位置:*頁>>產品展示>>流量計系列>>轉子流量計>>金屬轉子流量計

金屬轉子流量計

金屬轉子流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LZ
  • 測量范圍:0.0025~60m3/h
  • 精度等級:±1.5%
  • 公稱通徑:DN15~DN100
  • 適用介質:液體、氣體
  • 工作壓力:1.6~4.0MPa
  • 工作溫度:-80℃~200℃
  • 供電方式:24VDC
  • 訂貨號:IUB430437FAF
金屬轉子流量計產品概述
LZ型金屬轉子流量計是工業自動化過程控制中常用的一種流量測量?jī)x表,它具有壓損小,檢測范圍大(量程比10:1),使用方便等特點,它可用來測量液體,氣體以及蒸汽的流量,特別適宜低流速小流量的介質流量測量。
LZ型金屬轉子流量計有就地顯示型和智能遠傳型,帶有指針顯示,瞬時流量,累積流量,液晶顯示,上下限報警輸出,累積脈沖輸出,標準的二線制4-20mA電流輸出等多種形式,為用戶提供了非常廣闊的選擇空間。另外該儀表采用高質量的MCU微處理系統,保證了流量計在各種應用場所的優良性能。
LZ型金屬轉子流量計的各種優良性能和可靠性,以及較好的性能價格比廣泛受到了石化、鋼鐵、電力、冶金、輕工等行業的青睞。

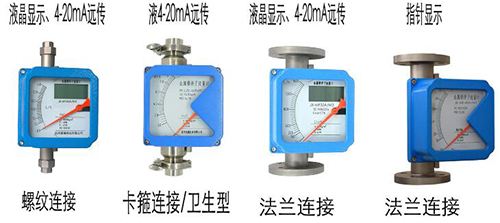

金屬轉子流量計產品分類圖


金屬轉子流量計結構原理
1、結構
LZ型金屬轉子流量計主要由三大部分組成
a、指示器(智能型指示器,就地指示器)
b、浮子
c、錐形測量室
金屬轉子流量計結構原理圖
2、工作原理
被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力,當浮子所受上升力大于浸在流體中浮子重量,浮子便上升,環隙面積就隨之增大,環隙處流體流速立即下降,浮子上下端差壓降低,作用于浮子的上升力亦隨著減少,直到上升力等于浸在流體中浮子重量時,浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼,在浮子隨介質上下移動時,磁場隨浮子的移動而變化。
a、對于就地型,由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合,而發生轉動,同時帶動指針,通過刻度盤指示出此時的流量大小。
b、對于智能型,由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號,經A/D變換、微處理器,D/A輸出,LCD液晶顯示,來顯示出流量的大小及累積流量。


金屬轉子流量計主要特點
1.適用于小管徑和低流速
2.工作可靠、維護量小、壽命長
3.對于下游直管段要求不高
4.有較寬的流量范圍度10:1
5.就地型指針指示接近于線性
6.智能型指示器帶有LCD液晶顯示,可顯示瞬時、累積流量,還可輸出脈沖、輸出報警
7.帶有溫度補償
8.有就地型、遠傳型、夾套型、防爆、耐腐等多種形式


金屬轉子流量計主要技術參數
1、測量范圍:水2.5~100000l/h(20℃)
2、量程比:10:1
3、精度等級:1.0、1.5、2.5
4、工作壓力:DN15、DN25、DN50為PN4.0MPa*大為10.0MPa、DN80、DN100為PN1.6MPa*大為6.4MPa
5、介質溫度:-40℃~300℃
6、介質粘度:DN15:η<5mPa·s(F15.1~F15.3),η<30mPa·s(F15.4~F15.8),DN25:η<250mPa·s,DN50~DN150:η<300mPa·s
7、環境溫度:液晶型:-40℃~85℃,指針型:-40℃~120℃
8、連接形式:法蘭(執行標準DIN2501或按用戶提供法蘭標準制造)
9、儀表高度:250mm
10、電纜接口:M20*1.5
11、供電電源:24VDC二線制4~20mA或85~265VAC 50/60Hz(遠傳型)
12、報警輸出:上限或下限瞬時流量報警 繼電器輸出(觸點容量*大5A@250VAC)或集電*開路輸出(*大100mA@30VDC內部阻抗100Ω)、脈沖輸出:累積脈沖輸出,*小間隔每10秒一個脈沖(交流型)或每50毫秒一個脈沖。
14、液晶顯示:雙排液晶顯示,顯示瞬時流量及累積流量。
15、本安防爆:Exia II CT4
16、測量管材質:316不銹鋼(普通型)或內襯聚四氟乙烯(防腐型)

金屬轉子流量計口徑對應流速范圍表
金屬轉子流量計口徑對應流速范圍表

金屬轉子流量計安裝要求
1、表可安裝在垂直或水平的管道上,垂直流向的介質必須是由下而上的。水平流向的介質應與儀表上的箭頭方向一致。儀表上游設備5DN長的直管段,下游設置250mm長的直管段,設置調節流量閥門時,其位置應該在儀表下游直管段之后。
2、推薦安裝方式,設置旁通管道(見右圖)。建議使用水平尺及鉛錘檢測流量計的安裝垂直度, 以保證流量計的測量精度。
3、安裝在管道上的流量計不應受到外力作用,在流量計出入口的適當位置加裝支撐, 可使流量計基本不受外力作用。
4、安裝內襯聚四氟乙烯(PTEE)的流量計時,緊固法蘭螺栓時應特別謹慎,要求對稱緊固且勿過猛過緊, 以防PTFE變形。
5、為避免流體沖擊測量器內浮子,儀表在使用時必須緩慢開啟閥門,特別是用于測量氣體介質流量時,可在儀表的下游直管段后安裝氣體阻尼裝置或節流閥以*大限度地減輕浮子振動。
金屬轉子流量計50、51安裝圖
金屬轉子流量計52安裝圖
金屬轉子流量計53安裝圖
金屬轉子流量計54安裝圖
金屬轉子流量計標準型外形尺寸及重量壓損表
金屬轉子流量計工作現場圖
