蒸汽流量計

蒸汽流量計產品的種類和適用范圍

1. LUGB 系列滿管型壓電式渦街流量?jī)x表

2. LUGB 系列插入型壓電式渦街流量?jī)x表

3. LUGE 系列滿管型電容式渦街流量?jī)x表

4. LUGE 系列插入型電容式渦街流量?jī)x表

5. LUGB/E 系列電池供電型渦街流量?jī)x表

6. 潛水型/分體型渦街流量?jī)x表(協議訂貨)

7. 多功能曲線紀錄積算儀,帶 P/T 補償功能、中文液晶顯示

8. 智能流量積算儀,數碼管顯示

LUGB/E 型渦街流量?jī)x表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮?dú)鈿錃?、天然氣、煤氣? 、水和液體(如:水、汽油、酒精、苯類等)的計量和控制。

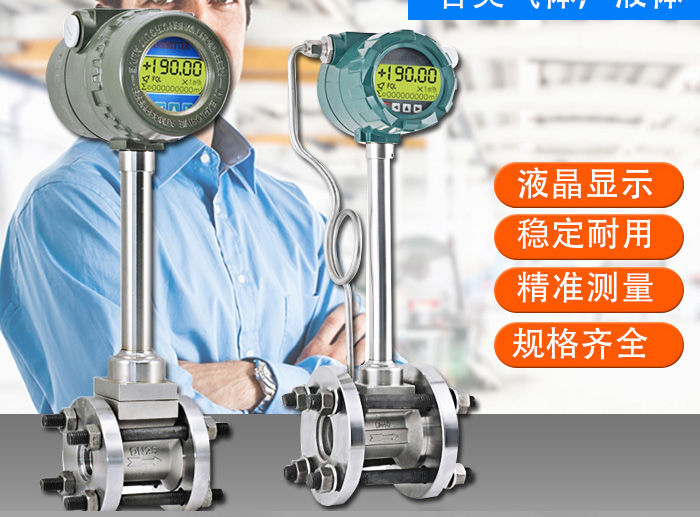

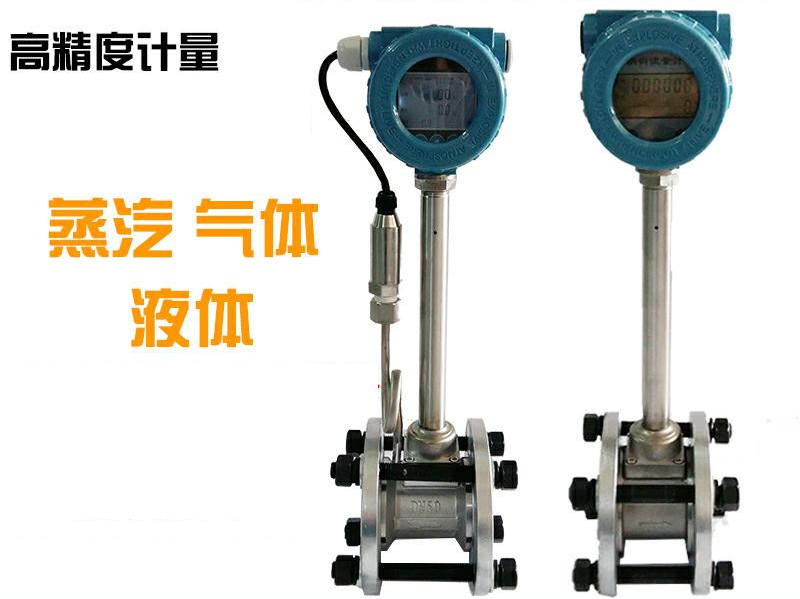

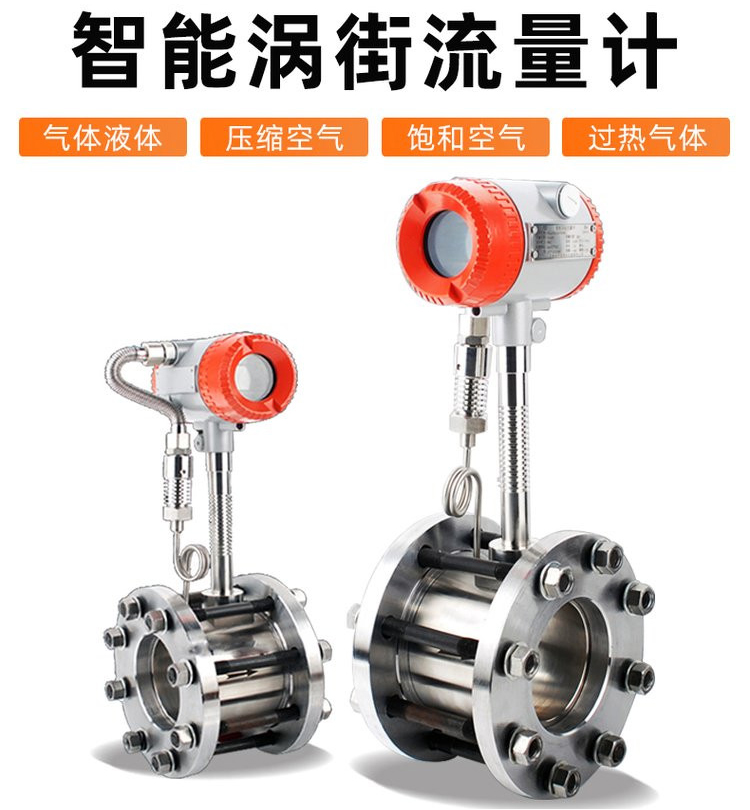

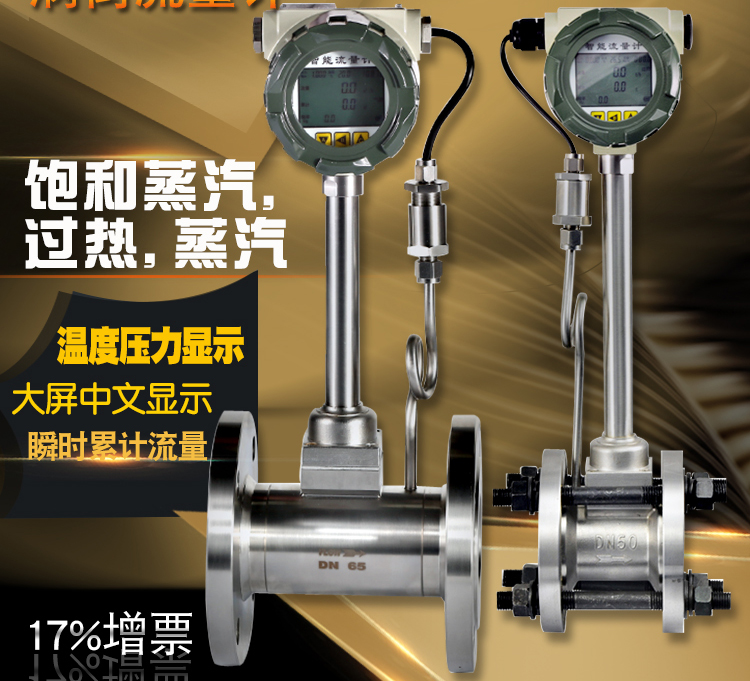

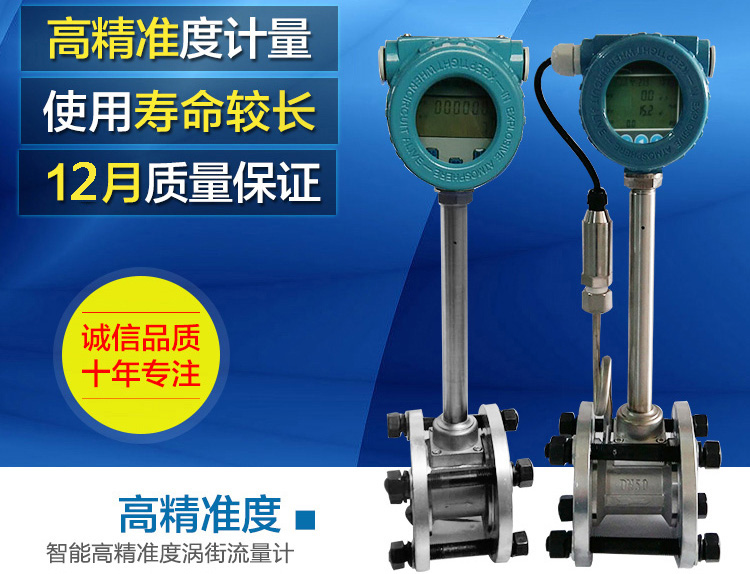

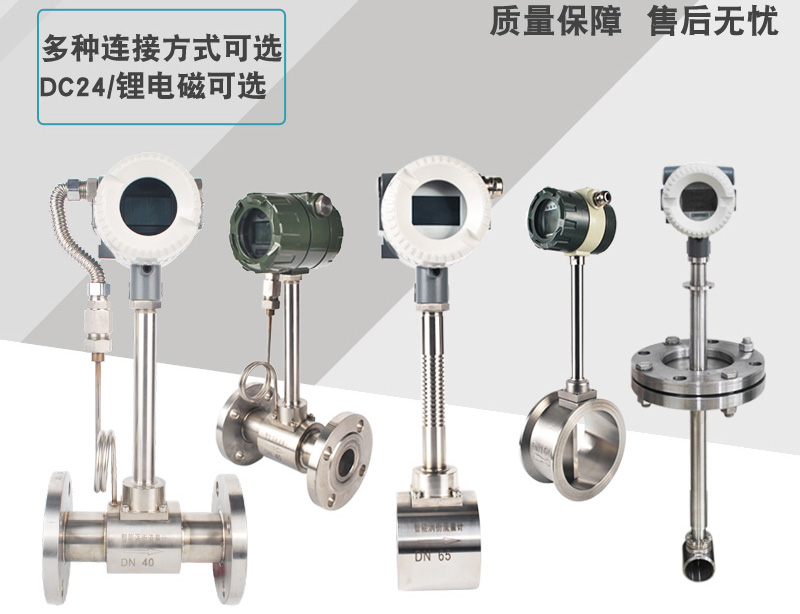

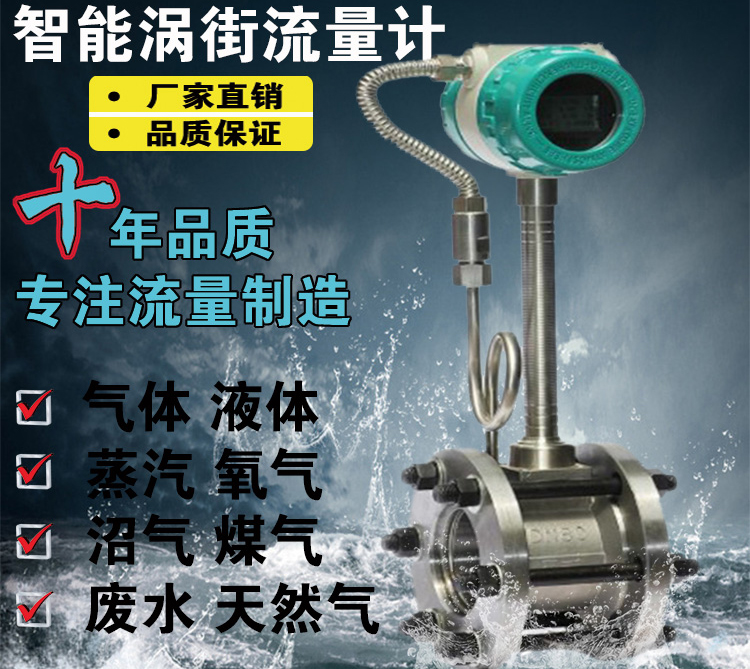

蒸汽流量計產品圖

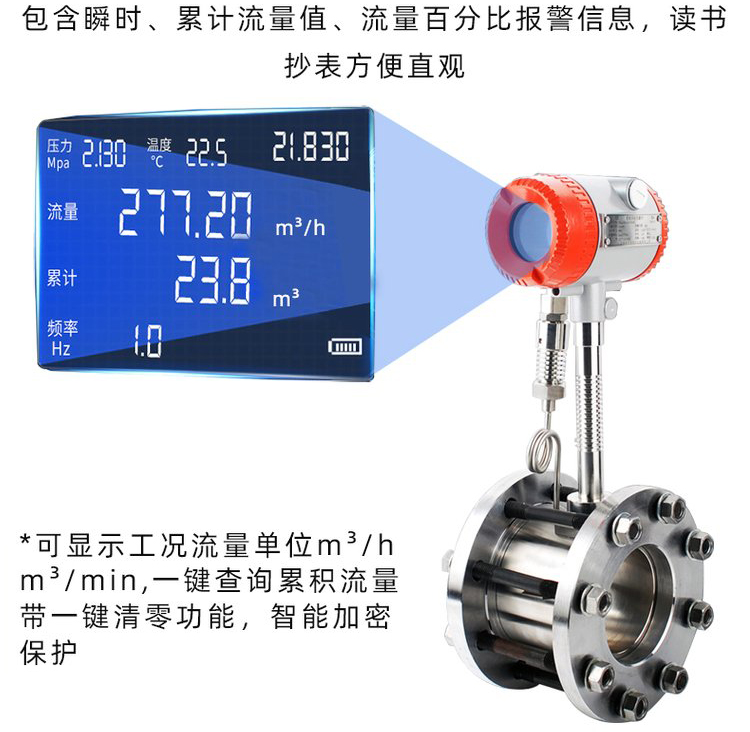

蒸汽流量計液晶顯示圖


蒸汽流量計工作原理

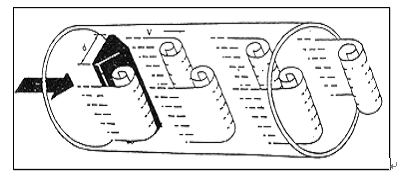

在流體中設置非流線型旋渦發生體(阻流體),則從旋渦發生體兩側交替地產生兩列有規則的旋渦,這種旋渦稱為卡曼渦街,如圖(一)所示。

蒸汽流量計工作原理圖

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為 f,被測介質來流的平均速度為 V,旋渦發生體迎流面寬度為 d,表體通徑為 D,根據卡曼渦街原理,有如下關系式:

f=StV/d   公式(1)

式中:

f-發生體一側產生的卡門旋渦頻率

St-斯特羅哈爾數(無量綱數)

V-流體的平均流速

d-旋渦發生體的寬度

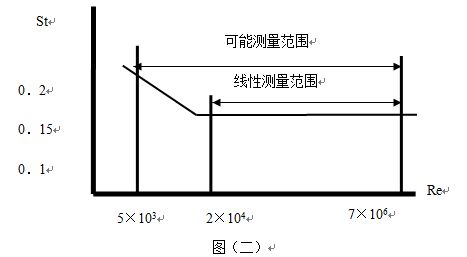

由此可見,通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數,圖(二)表示斯特羅哈爾數(St)與雷諾數(Re)的關系。

蒸汽流量計工作原理線性圖

在曲線表中 St=0.17 的平直部分,漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率 f 就可以求得管內流體的流速,由流速 V 求出體積流量。所測得的脈沖數與體積量之比,稱為儀表常數(K),見式(2)

K=N/Q(1/m3)   公式(2)

式中:K=儀表常數(1/m3)。

N=脈沖個數

Q=體積流量(m3)

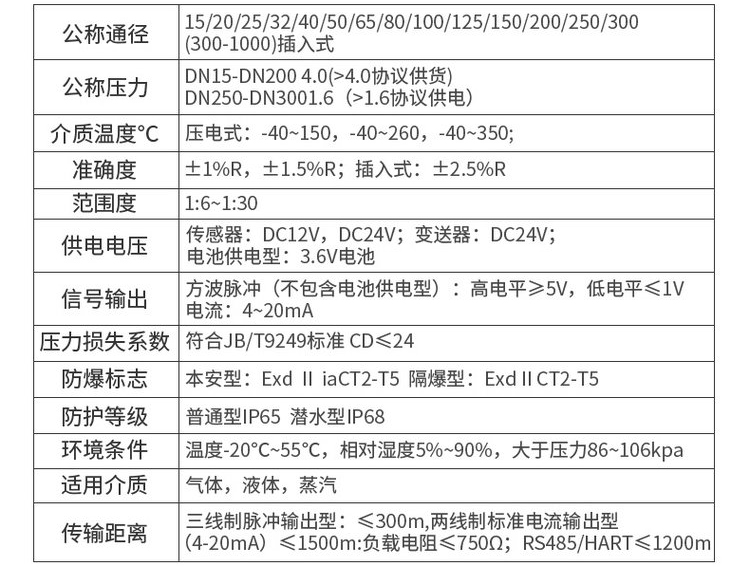

蒸汽流量計主要技術參數

蒸汽流量計技術參數對照表


蒸汽流量計口徑的確定

儀表選型是儀表應用中非常重用的工作,儀表選型的正確與否將直接影響到儀表是否能夠正常運行。因此用戶和設計單位在選用本公司產品時,請仔細閱讀本節資料,認真核對流體的工藝參數并**可與我公司的銷售或技術支持部門聯系,以確保選型正確。

適用流量范圍和儀表口徑的確定

儀表口徑的選擇,根據流量范圍來確定。不同口徑渦街流量?jī)x表的測量范圍是不一樣的。即使同一口徑流量表,用于不同介質時,它的測量范圍也是不一樣的。實際可測的流量范圍需要通過計算確定。

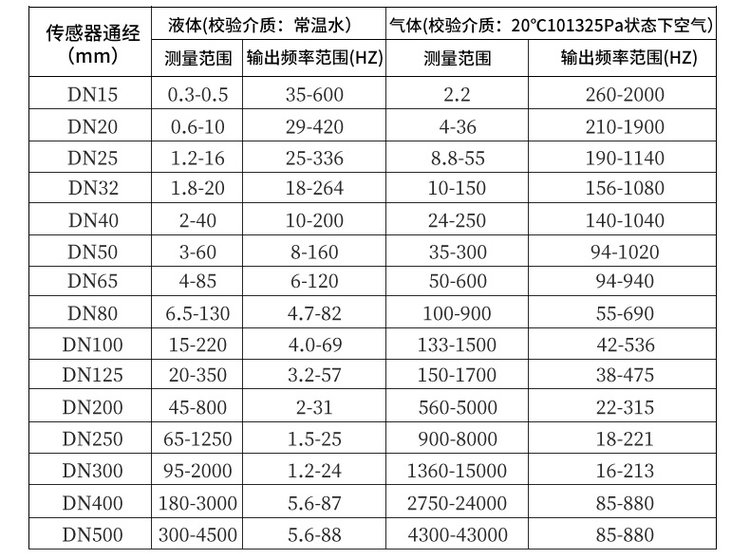

蒸汽流量計口徑流量范圍對照表


蒸汽流量計的安裝要求

儀表的正確安裝是保障儀表正常運行的重要環節,若安裝不當,輕則影響儀表的使用精度,重則會影響儀表的使用壽命,甚至?xí)p壞儀表。

(一) 安裝環境要求:

1.盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2.避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝,須有隔熱通風措施。

3.避開高濕環境和強腐蝕氣體環境。若必須安裝,須有通風措施。

4.渦街流量?jī)x表應盡量避免安裝在振動較強的管道上。若必須安裝,須在其上下游 2D 處加設管道緊固裝置,并加防振墊,加強抗振效果。

5.儀表*好安裝在室內,安裝在室外應注意防水,特別注意在電氣接口處應將電纜線彎成 U 形,避免水順著電纜線進入放大器殼內。

6.儀表安裝點周圍應該留有較充裕的空間,以便安裝接線和定期維護。

(二) 儀表管道安裝要求:

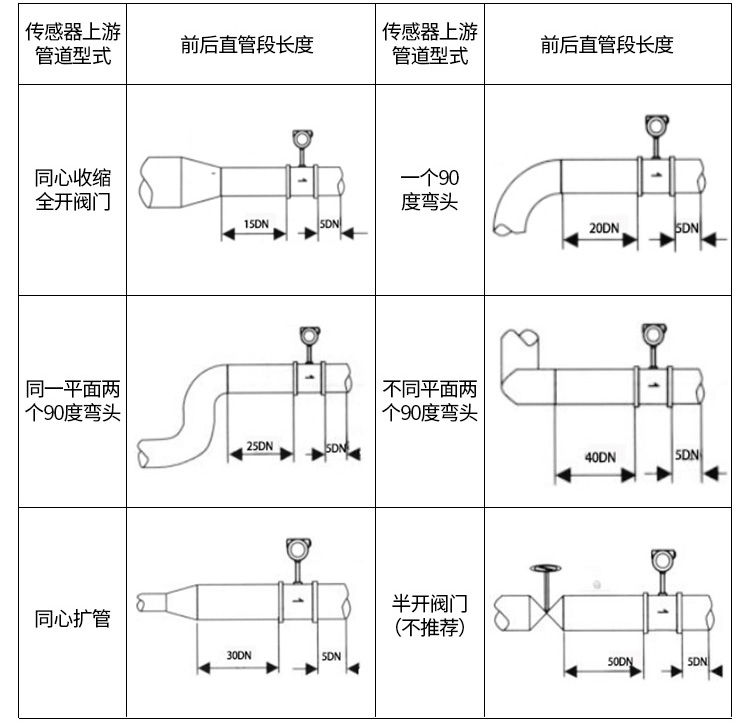

1.渦街流量?jī)x表對安裝點的上下游直管段有一定要求,否則會影響介質在管道中的流場,影響儀表的測量精度。

注:調節閥盡可能不安裝在渦街流量?jī)x表的上游,而應安裝在渦街流量?jī)x表的下游 10D 處。

2.上、下游配管內徑應相同。如有差異,則配管內徑 Dp 與渦街儀表表體內徑 Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量?jī)x表表體內徑同心,它們之間的不同軸度應小于 0.05Db

3.儀表與法蘭之間的密封墊,在安裝時不能凸入管內,其內徑應比表體內徑大 1-2mm

4.測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時,測壓孔應設置在下游 3-5D處,測溫孔應設置在下游 6-8D 處,見圖(七)。D 為儀表工稱口徑,單位:mm

5.儀表在在管道上可以水平、垂直或傾斜安裝。

6.測量氣體時,在垂直管道安裝儀表,氣體流向不限。但若管道內含少量液體,為了防止液體進入儀表測量管,氣流應自下而上流動,如圖所示

7.測量液體時,為了保證管內充滿液體,所以在垂直或傾斜管道安裝儀表時,應該保證液體流動方向從下而上。若管道內含少量氣體,為了防止氣體進入儀表測量管,儀表應安裝在管線的較低處如圖(四)b 所示

8.測量高溫、低溫介質時,應注意保溫措施。轉換器內部(表頭殼體內)高溫一般不應超過 70℃;低溫易使轉換器內部出現凝露,降低印制電路板的絕緣阻抗,影響儀表正常工作。

蒸汽流量計管道安裝示意圖

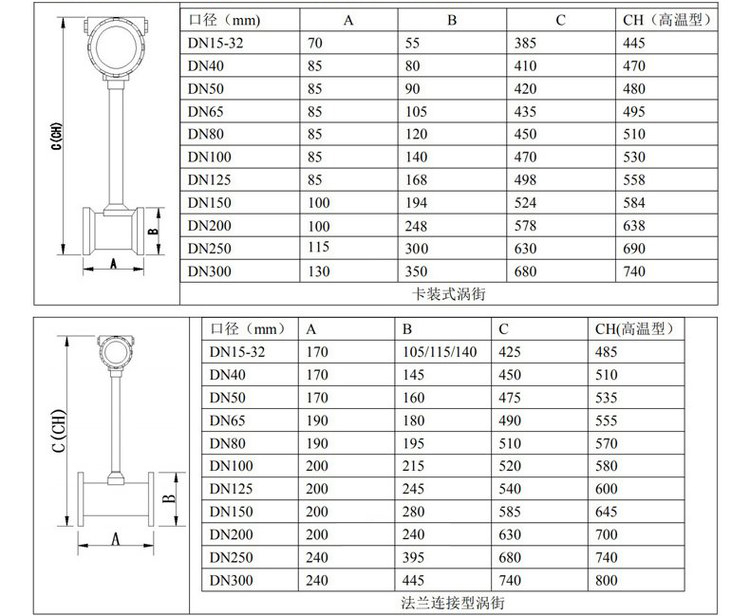

蒸汽流量計的安裝外形尺寸

蒸汽流量計管道式外形尺寸表

蒸汽流量計插入式外形尺寸表


蒸汽流量計的配線設計

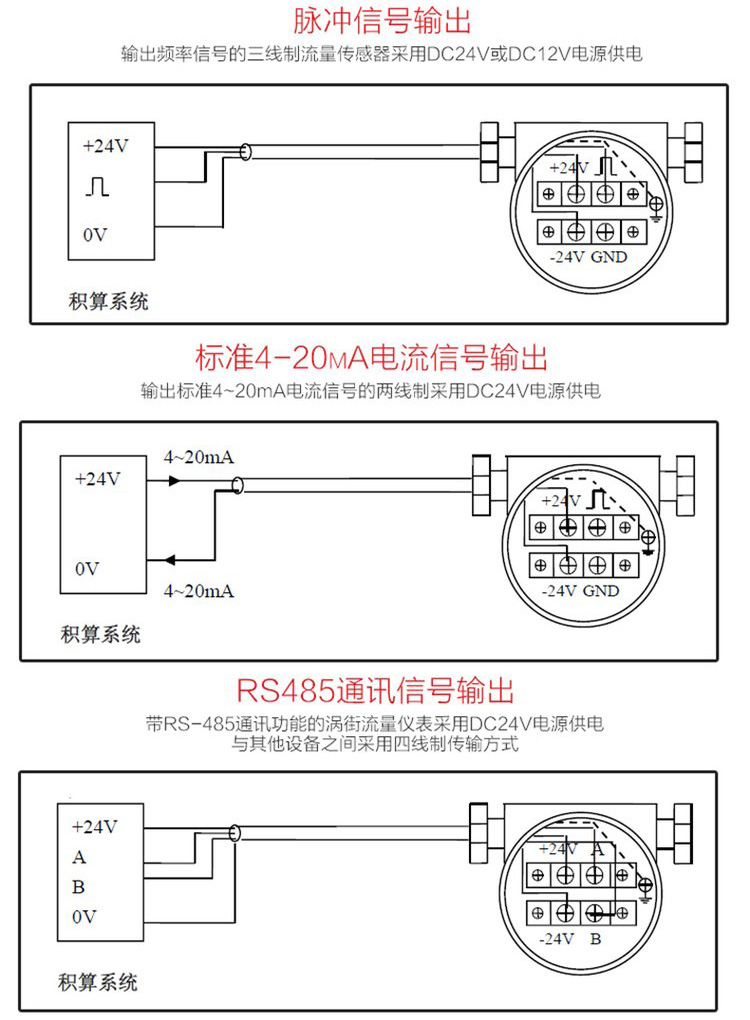

一. 輸出頻率信號的三線制渦街流量?jī)x表配線設計

輸出頻率信號的三線制流量傳感器采用 DC24V 或 DC12V 電源供電,一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。

二.輸出標準 4~20mA 電流信號的兩線制渦街流量?jī)x表配線設計

輸出標準 4~20mA 電流信號的兩線制變送器采用 DC24V 電源供電,一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。

三.帶 RS-485 通訊接口功能的渦街流量?jī)x表配線設計

帶 RS-485 通訊功能的渦街流量?jī)x表采用 DC24V 電源供電,與其它設備之間采用四線制傳輸方式。

蒸汽流量計接線圖


蒸汽流量計訂貨須知及選型推薦

一.尊敬的用戶,當您要選用本公司產品時,請仔細閱讀選型樣本,并做好以下工作:

1.認真核對被測介質的工況條件:溫度、壓力、管徑等工藝參數。

2.認真核對被測介質的使用流量范圍,特別是*小流量值以*終確定使用儀表的口徑及配管參數。

3.確定儀表的安裝地點,保證直管段,并為儀表的安裝維護創造好的環境條件。

二.渦街流量?jī)x表選型

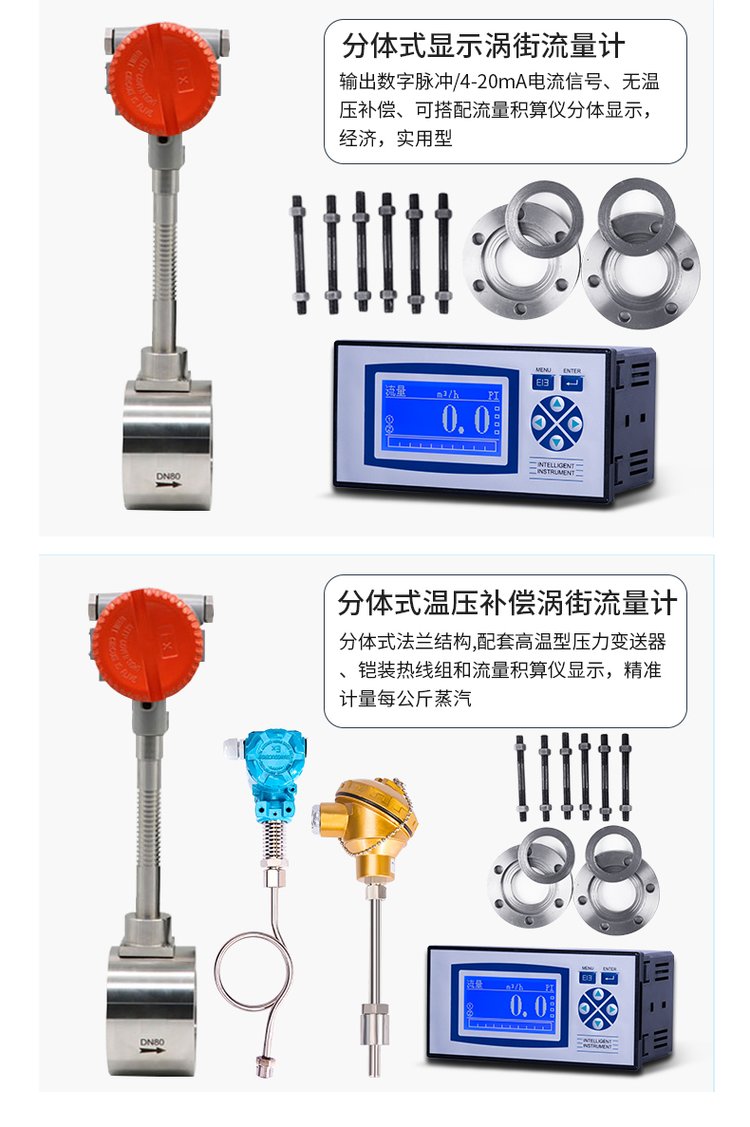

蒸汽流量計一體式選型圖

蒸汽流量計分體式選型圖

相關文章

  • 蒸汽流量計如何正確選型
  • 關于蒸汽流量計如何選型
  • 蒸汽流量計量產生影響的主要問題有哪些
  • 蒸汽流量計的基本原理
  • 蒸汽流量計常見故障檢查處理和維護
  • 蒸汽流量計設備如何預防堵塞處理
  • 蒸汽式流量計,高壓蒸汽流量計
  • 蒸汽流量計價格,蒸汽預付費流量計
  • 蒸汽流量計價格,電廠蒸汽流量計
  • 蒸汽流量計廠家,高壓蒸汽用什么流量計
  • 蒸汽流量計廠家,測蒸汽的流量計
  • 蒸汽流量計在工程應用中要應對一系列問題及相關解決方法
  • 解決蒸汽流量計故障的實驗方案說明
  • 實例集中蒸汽流量計改造及策略控制分析
  • 蒸汽流量計的原理與空氣標定及蒸汽裝置的數據對比
  • 蒸汽流量計在工業生產中的使用與維護
  • 蒸汽流量計的工作原理與結構分析
  • 蒸汽流量計選型參數表
  • 蒸汽流量計安裝要求
  • 蒸汽流量計選型樣譜與訂貨須知
  • 蒸汽流量計有幾種
  • 蒸汽流量計液晶表頭的參數設置
  • 蒸汽流量計接線端子圖
  • 影響飽和蒸汽流量計測量的因素及解決此類問題的途徑
  • 溫壓補償蒸汽流量計與楔形流量計的優缺點及選型注意事項
  • 關于鍋爐蒸汽流量計的產生誤差原因及日常維護要點
  • 管道蒸汽流量計在安裝調試中會遇到的四種故障原因分析
  • 一寸管道蒸汽流量計應用時的故障處理分析
  • 影響管道內蒸汽流量計在蒸汽計量中準確度因素的分析
  • 影響煤氣40管道蒸汽流量計精確度的因素及應對策略
